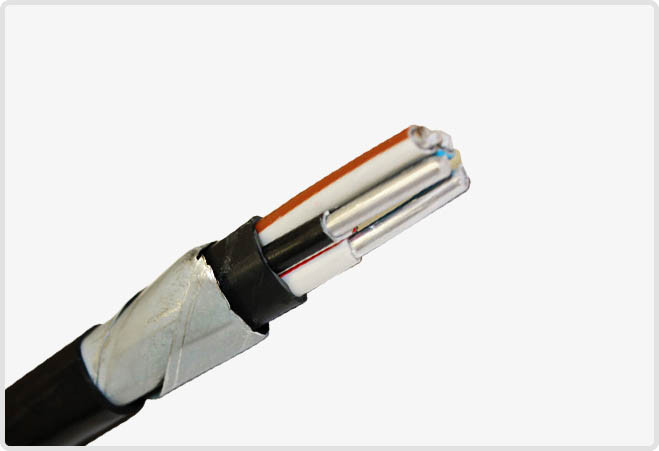

Кабель АВБбШв 5х16 -0,66, фото 2

Кабель АВБбШв 5х16 -0,66

Описание
Информация для заказа

АВБбШв 5х16 – кабель силовой бронированный с 5 алюминиевыми жилами сечением 16 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката.
АВБбШв 5х16 – является устаревшей маркировкой, по новому ГОСТ 31996-2012 обозначение (б) было исключено, конструкция и характеристики не изменились, современная маркировка: АВБШв 516 .
Технические характеристики кабеля АВБбШв 5х16
Вид климатического исполнения бронированного кабеля АВБбШв 5
16 – УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБбШв 5х16: -50°С.
Максимальная температура эксплуатации кабеля АВБбШв 516: +50°С.
Эксплуатируется кабель АВБбШв 5х16 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 208,8 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБбШв 5х16 не должно превышать 2400 Ньютонов.
Длительно допустимая температура нагрева жил АВБбШв 5
16: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБбШв 5х16 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБбШв 5х16: 25,33 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБбШв 516: 1,01 килограмм в метре.
Токовые нагрузки кабеля бронированного АВБбШв 5х16
Допустимый ток при прокладке на воздухе: 68 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБбШв 5х16 в земле: 82 Ампер.
Допустимый ток короткого замыкания: 1130 Ампер.
Активное сопротивление жилы: 1,98 Ом на километр.
Расшифровка маркировки АВБбШв 5
16
А – алюминиевая токопроводящая жила.
В – изоляция из ПВХ пластиката.
Б – броня из стальных оцинкованных лент.
б – не имеет подушку между броней и внутренней оболочкой.
Шв – оболочка выполнена из поливинилхлорида.
5 – количество токонесущих жил.
16 – сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) – однопроволочное исполнение жил.
(мс), (мк) или (мж) – многопроволочное исполнение жилы.
(0,66) – номинальное напряжение 660 Вольт.
(1,0) – номинальное напряжение 1000 Вольт.
Конструкция кабеля АВБбШв 5х16
Жила – алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция – из ПВХ пластиката различных цветов.
Внутренняя оболочка – из поливинилхлорида.
Броня – из двух стальных оцинкованных лент.
Наружная оболочка – из ПВХ пластиката.
Применение кабеля АВБбШв 5х16
Кабель алюминиевый силовой бронированный АВБбШв 5*16 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц, с токовой нагрузкой до 82 Ампер.
Кабелем АВБбШв 5х16 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.

  • Цена: 7 301 руб./км
