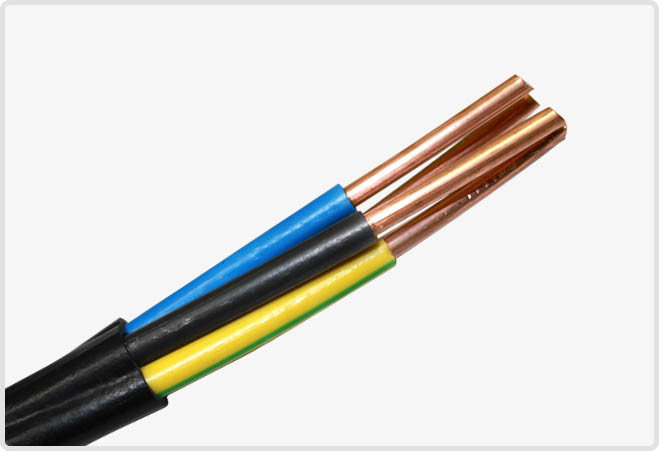

Кабель ВВГнг 4х50-1

Описание
Информация для заказа
Отзывы о товаре

ВВГнг 4х50 – кабель силовой медный с 4 медными токонесущими жилами сечением 50 квадратных миллиметров, в изоляции и оболочке из негорючего поливинилхлоридного пластиката.
ВВГнг 4х50 – является сокращенной маркировкой кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А) 450 .
Кабель ВВГнг(А) 4х50 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.
Кабель силовой ВВГнг(А) 4х50 является аналогом (заменой) импортных кабелей: NYY-J 4
50 , NYY-O 4х50 , CYKY 4х50 , NYM 450 .
Технические характеристики кабеля ВВГнг 4х50
Вид климатического исполнения кабелей – УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля ВВГнг 4х50 без предварительного подогрева производится при температуре не ниже -15 градусов.
Минимально допустимый радиус изгиба кабеля ВВГнг(А) 4
50 составляет 288 миллиметров.
Растягивающее усилие при прокладке кабелей ВВГнг 4х50 не должно превышать 10000 Ньютонов.
Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать +70 градусов.
Температура жил при токах короткого замыкания не должна превышать +150 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Расчетная масса кабеля ВВГнг 4х50 составляет 2,55 килограмм в метре.
Наружный диаметр кабеля ВВГнг 4х50 – 32 миллиметров.
Код ОКП: 35 3371.
Класс пожарной опасности кабеля ВВГнг(А) 450 по ГОСТ Р 53315-2009: П1б.8.2.5.4.
Срок службы кабеля ВВГнг 4х50 не менее 30 лет с даты изготовления.
Токовые нагрузки кабеля ВВГнг 4х50
Допустимый ток при прокладке ВВГнг 4
50 на воздухе – 167 Ампер.
Допустимый ток при прокладке в земле – 187 Ампер.
Допустимый ток односекундного короткого замыкания – 5230 Ампер.
Активное сопротивление жилы – 0,39 Ом на километр.
Расшифровка маркировки ВВГнг(А) 4х50
В – Изоляция из поливинилхлоридного пластиката.
В – Оболочка из поливинилхлоридного пластиката.
Г – Не имеет брони.
нг – ПВХ пластикат пониженной пожарной опасности.
(А) – Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).
4 – Количество токонесущих жил.
50 – Сечение жил в мм2.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) – Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) или (мж) – Жила выполнена в многопроволочном исполнении.
(0,66) – Кабель рассчитан на напряжение до 660 Вольт.
(1,0) – Кабель рассчитан на напряжение до 1000 Вольт.
Конструкция кабеля ВВГнг 4х50
1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из ПВХ пластиката пониженной горючести.
3. Заполнение – из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины.
4. Оболочка – из негорючего ПВХ пластиката.
Применение кабеля ВВГнг 4х50
Кабель силовой медный негорючий ВВГнг 450 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 187 Ампер.
Кабелем ВВГнг 4х50 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 4
50 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.

  • Цена: 38 575 руб./км
